PROFIBUS轉ETHERCAT

WL-ECATM-PB是自主研發的*款PROFIBUS從站功能的通訊網關。該產品主要功能是將ETHERCAT設備接入到PROFIBUS網絡中。

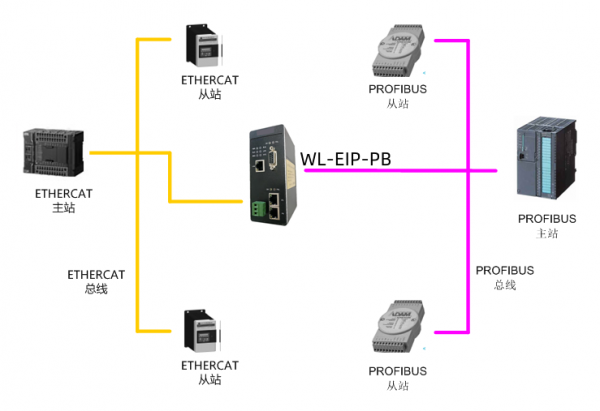

本網關連接到PROFIBUS總線中做為從站使用，連接到ETHERCAT總線中做為從站使用。

PROFIBUS技術參數

● 網關協議符合GB/T 20540-2006：測量和控制數字數據通信工業控制系統用現場總線*3部分：PROFIBUS 規范。

● 網關做為PROFIBUS網絡從站，支持的波特率：9.6Kbps~12Mbps。

● 支持的數據長度：輸入≤244 字節，輸出≤244 字節，輸入+輸出≤488 字節。

ETHERCAT 技術參數

● 網關做為 ETHERCAT 網絡的從站，可以連接倍福、歐姆龍、基恩士等廠***的PLC。

● 帶 2 個 RJ45 以太網接口，支持 100BASE-TX，MDI/MDIX 自檢測，可以組成鏈式網絡，支持環網冗余。

● 支持的*大 PDO 長度，inputs 和 outputs 各為 256 字節。Input 和 output 的方向是主站方向，input 是主站輸入，output 是主站輸出。

　　電氣參數

　　● 電源：直流24V/200mA(18V～30V可用)

　　● 工作環境：-40～55℃，濕度≤95%

　　● 防護等*：IP20

　　● 安裝方式：35mm導軌

　　● 重量：500g

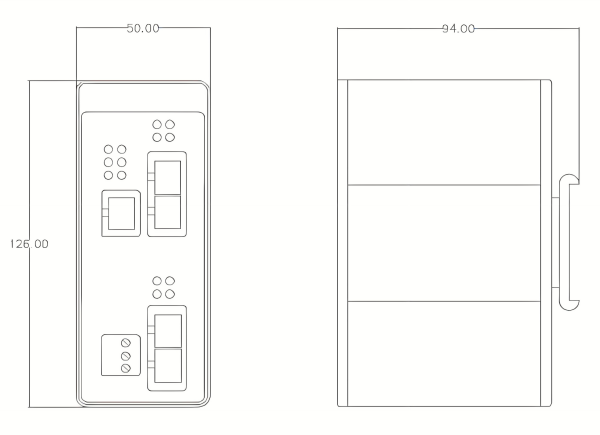

　　產品尺寸圖
