脈沖電流源常見問題
1、 脈沖電流源與脈沖源表有什么不同？
①、脈沖電流源只能工作在恒流源模式，恒流狀態下電壓測量，不能四象限工作；
②、脈沖電流源增加了光電流測量通道，客戶根據需要使用外置光探測器，光探測器偏壓可程控；
③、脈沖電流源主要針對要求脈沖寬度小于100uS及脈沖電流大小大于10A的應用場合；
2、 脈沖電流源的直流耦合工作，實際應用時，需要注意哪些事項？
激光器作為 種發光器件，本質上仍可等同于二 管模型，二 管具有正向?qū)妷簠?shù)及反向耐壓參數，反向耐壓高于 定的程度會導致二 管擊穿，因而用戶在測試脈沖電流源時比較關注是否有反向電流，反向電流容易導致器件損壞。實際應用于要警惕外部隨意接線引入的等效分布參數導致出現反向電流。
3、 待測器件為什么有電壓范圍要求？
①、脈沖電流源在 定的范圍內可以實現恒流，但是能力畢竟是有限的，內部輸出電壓并不能無窮高，目前要求待測器件電壓小于100V；
②、窄脈沖測試時輸出引線的等效參數會造成很大的壓降，導致加載到待測器件上面的電壓減小，脈沖越窄電流越大對引線的要求也越高；
4、 脈沖電流主要應用于哪些場景？脈沖寬度大小，在實際應用中作用是什么？
①、脈沖電流源主要應用于可以工作于脈沖模式的對熱效應敏感的器件測試中，如大功率激光二 管、大功率肖特基二 管等；
②、脈沖寬度決定了待測器件的瞬時熱功率，與占空比 起決定待測器件的平均熱功率；瞬時功率過大會導致器件發熱，部分器件甚至直接損壞，因此實際應用中對脈沖寬度有 定的要求；
5、 哪些應用場景需要脈沖寬度小于5nS？為什么？
激光雷達應用中應用小于5ns的脈沖比較多，脈寬越窄，激光雷達距離分辨率越高；
6、 哪些應用場景要求脈沖電流達到30A，甚至更高，為什么？
脈沖電流30A的場景往往是激光器陣列，使用激光器陣列替代單顆器件主要是增強瞬間發射功率，進而提高激光雷達的測量距離。不同的廠***其激光器陣列的大小 般不同，但是******對瞬間發射功率也是有 定的要求的，因為不能損壞人眼，因此電流不會 直往上漲的，目前主流的VCSEL陣列基本都在30A以內。
7、 脈沖電流大，與脈沖寬度之間，在技術實現和具體應用時，分別有什么關系？
脈沖電流主要由功率器件產生和輸出，脈沖電流越大，功率器件的分布參數越大，驅動功率器件窄脈沖輸出越難。因此單純的談脈沖寬度是沒有意義的，mA 別ns 脈沖也不是難事，所以 定要談多大電流小的脈沖寬度。
8、 要求脈沖電流更大時，是否可以實現？
脈沖電流越大， 小脈寬會越高，這是相互制約的。
9、 脈沖電流源的 小脈沖寬度時波形質量怎么樣？
①、我司脈沖電流源均為標準矩陣形波，脈沖信號邊沿時間小于脈沖寬度時間的1/10，過沖典型值小于3%；
②、使用我司脈沖電流源時請務必使用我司配置的專用線，否則信號質量會有影響；
10、 客戶反應激光器LIV測試時電壓曲線不平滑？

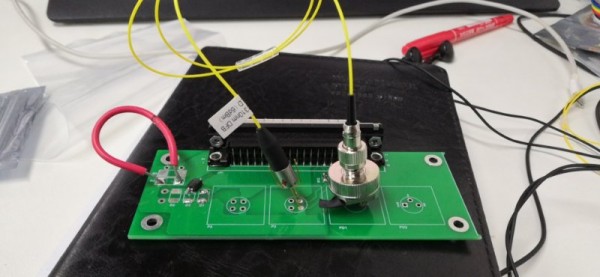

如果機器已經經過出廠測試，往往是用戶的接線方式有問題，以下為典型的錯誤接線方法：客戶按照常規的直流測試方法接線，有以下問題：
①、脈沖電流輸出從測試板到激光器引線很長且多處轉接，對信號質量很不利；
②、電壓sense線并沒有直接接到待測器件兩端，線的等效參數產生的電壓會造成電壓曲線不平滑；

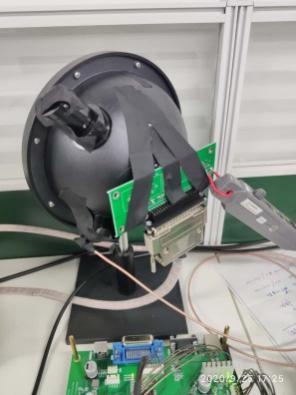

推薦接法：激光器以 近的距離接到測試板上，探測器引線可以稍微長些；
建議客戶根據激光器封裝及安裝固定方式設計專用的測試板；
11、 占空比可調主要適用哪些方面的應用場景？
①、同 器件的實驗室測試參數調整階段；
②、不同的器件測試時有不同的占空比要求；
12、 常規要求占空比多少？我們能做到多少？
我司標準設備 大占空比為1%，在 大部分對溫度敏感的場合都是符合要求的，部分場景甚至使用0.1%占空比；雷管等要求 定的熱效應的應用例外。
占空比超過1%的產品需要定制，具體需求具體溝通。
13、 該脈沖電流源在VCSEL的測試時，與2600系列哪款儀表有對應關系？有哪些特點（優缺點）？
①、脈沖電流源應用于VCSEL測試時，等同于單臺設備擁有兩個通道，激光器驅動通道和光功率測量通道，目前可銷售設備 小脈寬1us， 大電流30A， 大電壓100V；
②、吉時利2600系列源表單雙通道選配，單通道是無法實現VCSEL測試的，從目前與客戶交流看2635是使用的較多的，該設備為雙通道。但是該設備 大脈沖電流為10A，該電流為 小脈沖寬度為300us，該電流下 高電壓為5V。
③、與2635相比，我們的脈沖電流源在脈沖寬度、脈沖電流大小、脈沖電壓大小方面具有很大的優勢；同時我們的脈沖電流源只能工作在恒流源模式，因此其功能相比2635少很多。
14、 脈沖電流源應用在VCSEL的晶圓測試、CHIP或陣列測試時，要注意哪些事項？
脈沖電流源應于晶圓、CHIP或陣列測試時探針及引線電纜非常關鍵，必須嚴格控制分布參數。
15、 ***內外有哪些VCSEL的晶圓和陣列激光器測試方案？與之相比，有什么特點（優缺點）？
就目前與客戶的交流，并沒有看到成熟的VCSEL晶圓和陣列激光器測試方案
16、 脈沖電流源測試方案，與脈沖源表的方案相比，在 些應用上，有哪些特點
脈沖電流源僅能工作于恒流源模式，其功能與脈沖源表相比少很多，只有在對脈沖寬度、脈沖電流大小、脈沖電壓大小要求很高的場景才具有競爭性。
