直流源表常見問題
1、 直流源表的四象限，是如何工作？典型應用是哪些？
①、電源象限圖是指以電源輸出電壓為X軸、輸出電流為Y軸形成的象限圖。
②、 、三象限即電壓電流同相，設備對其它設備供電，稱為源模式；作為正或者負恒壓或恒流電源即為該模式；
③、 二、四象限即電壓電流反向，其它設備對設備放電，被動?吸收?流入?的?電流，?且?可?為?電流?提供?返回?路徑，稱為肼模式；太陽能電池板、鋰電池放電實驗時均為該模式；
2、 直流源表，與萬用表，單獨電壓源、電流源、電流表、電壓表和電子負載的搭配 起工作，有什么優點？
①、源表，SMU(Source Measure Unit)電源/測量單元；
②、源表突出特點：使用 臺儀器進行多種測量 ；
③、SMU是可以當電源,萬用表或電源/測量組合，當電源時可作為可編程電壓源或可編程電流源；
④、當萬用表時可作為數字電壓表(電流源,輸出電流為0,測電壓)或數字電流表(電壓源,輸出電壓為0,測電流)或數字歐姆表(電流源,輸出電流為 定值,測電壓)；
⑤、當電子負載時可作為可編程恒壓負載或可編程恒流負載；
⑥、當電源/測量表組合（SMU）時給電壓測量電流或給電流測量電壓；
⑦、與傳統電源比，電源過零時需要改變線連接方式，增加需要反復切換的機械開關，降低了設備可靠性；電源電壓電流限制精度有限，電壓1%，電流10mA；
⑧、與電源結合萬用表組合比，萬用表電源組合需要編程實現設備控制及同步，復雜連線且要編程開發；電源限壓限流性能差，限壓限流精度低，瞬態特性也無法保證；
3、 直流源表與2400、2450，以及B2900比較，有哪些不同？
①、2400為吉時利 代數字源表，單通道，不支持脈沖輸出，純按鍵操作，數碼管顯示，支持串口及GPIB通信，不支持以太網通信；
②、2450為泰克收購吉時利后推出的新 代數字源表，單通道，不支持脈沖輸出，觸摸屏操作，支持串口、以太網及GPIB通信；
③、B2900系列為是德推出的數字源表，有單通道和雙通道版本，支持脈沖輸出，彩色液晶顯示屏，按鍵操作，支持串口、以太網及GPIB通信；
S系列源表是普賽斯歷時多年打造的高精度、大動態范圍、數字觸摸的率 ***產化的源表，集電壓、電流輸入輸出及測量等多種功能， 大輸出電壓達300V， 小測試電流達100pA，支持四象限工作，S系列源表支持USB存儲， 鍵導出數據報告；5寸觸摸顯示屏圖形化操作，內置強大的功能軟件，加速用戶完成測試；支持多種通訊方式，RS-232、GPIB及以太網；

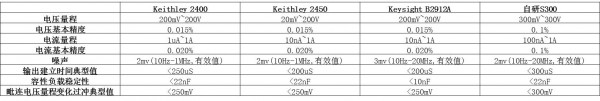

具體參數對比如下：
4、 直流源表的精度、噪聲等指標？
①、精確度：實際輸出信號與理想輸出之間的偏差。 般用增益誤差+偏移誤差的方式表示。武漢普賽斯源表電壓及電流輸出和測量時精度均為0.1%，偏移誤差見規格書；
②、噪聲：直流電源輸出的交流雜散成分被稱為紋波和噪聲。輸出中的交流周期信號是紋波，噪聲是隨機的。噪聲 般用 定帶寬下的峰峰值或有效值表示。我司源表在10Hz~20MHz帶寬內，有效值為2mV，峰峰值為20mV；
5、 設備的可靠性情況？是如何保障的？
①、目前普賽斯儀表已有兩臺同時做了連續1個月的拷機運行測試，暫時沒有發現問題；
②、每臺出廠的機器我們普賽斯儀表均對其相關性能做了詳細測試；
6、 有沒有雙通道直流源表呢？
臺式直流源表只有單通道的，年底會推出插卡式直流源表，通道數1~3可配置，通道數靈活；
7、 插卡式源表的通信接口LVDS速率可以達到多少？與PCI、PCIE等有哪些優缺點？為什么不使用PCIE？
①、插卡式源表設備內部使用自定義的通信總線結構，物理層使用數據速率高達1Gbps的LVDS差分信號，總線內部3對數據線，即物理鏈路數據速率3Gbps；使用自定義總線可以在成本較低、軟件開發難度適中的情況下快速實現整個系統。
②、PCI、PCIE等總線常見于X86處理器系統中，PCI由于比較老通信速率比較低，PCIE 高通信速率可達32 Gbps，PCIE速率非常高，但是X86控制器成本較高，主機價格貴，同時PCIE對驅動程序的穩定性要求很高，做穩定不易；
8、 插卡式直流源表相比于現有臺式直流源表有什么不同？
①、插卡式直流源表擁有更豐富的觸發資源，多臺設備間相互觸發協同效率更高；
②、插卡式直流源表內部通信總線速率更高，掃描速度更快；
9、 直流源表 小輸出及可測量電壓、 小輸出及可測量電流是多少？
小輸出及可測量電壓為300uV； 小輸出及可測量電流為100pA；
10、 客戶反映小電流測試時電流跳變大測試不準？
①、小電流測試時推薦用戶使用三同軸電纜或者特氟龍等特殊材質的電纜，電纜漏電流性能很關鍵；
②、部分簡單的器件測試，如PIN、APD等，用戶可能會覺得使用特殊電纜麻煩，測試時請?zhí)嵝延脩?，兩根輸出線 定不能雙絞，輸出線間盡量遠離且都遠離金屬；
③、小電流測試時請務必將測量NPLC調到比較高的程度，因為容易受工頻干擾；
11、 客戶反映小電壓測試時電壓跳變大測試不準？
小電壓測試時請務必將測量NPLC調到比較高的程度，因為容易受工頻干擾；
12、 客戶測試二 管或三 管或MOS管提出要求200V/1A要求，是不是我們的直流源表就不符合性能要求？
①、二 管、三 管、MOS管測試時高壓往往是測試其擊穿電壓，此時電流 般在nA、uA 別；
②、二 管、三 管、MOS管大電流測試往往是在導通后測試，此時電壓 般都是小于10V的；
③、針對該類用戶請區分高電壓時的電流及大電流時候的電壓，避免聽到200V/1A直接放棄；
13、 源表能否直接進行四探針測試？對線纜要求？
①、可以的，使用其四線測量模式；
②、四探針測試時 般是恒流測電壓，而所加的電流 般在mA ，所以對線纜基本沒有要求；
14、 測試二 管需要幾臺源表？搭建方案示意圖？
①、如果客戶二 管 高測試電壓低于300V，使用 臺源表即可；
②、如果客戶二 管 高測試電壓高于300V，則需要使用高壓程控電源（需向 三方購買）、過壓保護模塊（我司已研發）、直流源表進行該測試；
15、 測試三 管或者M(jìn)OS管需要幾臺源表？搭建方案示意圖？
①、三 管測試時 臺加在基 與發射 之間， 臺加在集電 與發射 之間；MOS管測試時 臺加在柵 與源 之間， 臺加在漏 與源 之間；需要使用兩臺直流源表同步觸發使用，或使用插卡式直流源表；
②、三 管的基 及MOS管的柵 般耐壓值較低于30V，基于 高性價比考慮，其中 臺使用S100即可，另 臺根據三 管的集電 或MOS管的漏 耐壓而定；
16、 激光器LIV測試時需要幾臺源表？
①、激光器LIV測試時需要： 臺用作電流驅動源、 臺測試背光電流、 臺測試前光功率，三臺設備同步觸發測試。如果用戶有光功率計也可以將前光功率的測試儀表直接使用光功率計，前提是該光功率支持觸發掃描；
②、常規激光器LIV測試使用S100就夠用，但是請跟客戶確認后續是否需要用來進行APD測試，如需要請推薦S200；
17、 測試PIN管或者APD需要幾臺源表？
常規PIN管或者APD測試只需要單臺源表即可，測試PIN管S100即可滿足要求；常規測試APD其耐壓值基本小于80V推薦S200即可；單光子APD耐壓值接近250V推薦S300；
18、 設備對外有哪些通信接口？能否提供DLL驅動？是否有提供SCPI指令集？
①、儀表所有設備均支持串口、GPIB及以太網；
②、直流源表已能提供C++及Labview的各通信接口驅動；
③、SCPI指令是儀表行業通用的指令格式，它約束了指令的語法結構，但是每***的SCPI指令集基本不相同，我司對外提供設備SCPI指令集；
19、 目前上位機軟件已實現了哪些功能？
①、I-t、V-t、R-t測試；
②、序列掃描；
③、自定義序列掃描；
④、BJT掃描；
⑤、MOS掃描；
⑥、LIV測試；
相關功能均具有繪圖及數據保存功能；
